VM9000 - Wielokrotnie nagradzana platforma VXI Modular Instrumentation Platform (VMIP ™) zapewnia klientom poziom modułowości dla instrumentów, który nie ma sobie równych w branży.
BROSZURA VM9000
- Sprawia, że jedno gniazdo karty VXIbus jest trzy razy wydajniejsze niż rozwiązania z jednym urządzeniem
- Zaprojektowany do oprzyrządowania o wysokiej wydajności
- Otwarta platforma, umożliwiająca projektowanie produktów z mieszanymi lub dopasowanymi instrumentami dostarczanymi przez innych dostawców
- Zmniejsza rozmiar i koszt testu i akwizycji danych
VMIP ™ sprawia, że jedno gniazdo karty VXIbus jest trzy razy mocniejsze niż rozwiązania dla pojedynczych urządzeń. Każdy instrument VMIP ™ można mieszać i łączyć z innymi urządzeniami VMIP ™ w celu zwiększenia elastyczności.
VMIP ™ jest przeznaczony do oprzyrządowania o wysokiej wydajności (na przykład 6,5-cyfrowy DMM, licznik / timery 1 ns, 50 MSa / s AWG) i obsługuje wszystkie aspekty specyfikacji VXI, w tym dostęp do wszystkich siedmiu linii zasilania, wyzwalaczy TTLbus, i przerywa. Każdy produkt VMIP ™ jest niezależnym urządzeniem VXIbus z własnym unikalnym adresem logicznym (ULA) oraz sterownikami VXIplug & play.
VMIP ™ jest otwartą platformą, pozwalającą każdemu zaprojektować produkt, który można mieszać i łączyć z innymi instrumentami VMIP ™ znalezionymi VTI Instruments lub od innych dostawców. Aby pomóc w rozwoju, VTI Instruments oferuje kompletny moduł prototypowania (VM7000), który umożliwia integrację niestandardowych instrumentów / obwodów z rodziną VMIP ™.
Na platformie dostępnych jest ponad 20 unikalnych modułów przyrządów, które zapewniają niezawodne działanie i elastyczność projektowania w systemach ATE. Produkty VMIP ™ są wybierane przez wielu programistów systemów, którzy wysyłają ponad 1000 jednostek podstawowych VM9000 rocznie. Produkty VMIP ™ umożliwiły projektantom następujących systemów wykorzystanie najpopularniejszej modułowej platformy antresoli na rynku:
• Boeing 777 NxGen
• Lockheed LMSTAR Avionics
• Testery rakiet STEP firmy Raytheon
• Międzynarodowy transport samochodowy ECM EITS
• Testowanie ESS komputera Dell
• Płytka drukowana Schlumberger Head Head
• R&D Delphi
VM1548 - to wysokowydajne moduły we / wy z sześcioma grupami 8 bitów (48 kanałów)
BROSZURA VM1548
- Sześć grup po 8 bitów I / O każda
- Do 144 kanałów na jedno gniazdo VXIbus w rozmiarze C.
- Dostęp do danych oparty na wiadomości lub rejestrze
- Typy danych wyjściowych ASCII, heksadecymalne, ósemkowe i binarne
- Do 60 V, kolektor otwarty 300 mA
- Elastyczne możliwości wyzwalania i uzgadniania
- Kompatybilny z SCPI
- Sterowniki VXIplug & play
Każda grupa 8 bitów może być skonfigurowana jako wejście lub wyjście pod kontrolą programu lub poprzez linię sterowania na panelu przednim. Wejścia i wyjścia mogą być albo buforowane pojedynczo w celu zapewnienia dostępu do danych w czasie rzeczywistym, albo buforowane podwójnie w celu zapewnienia synchronizowanych danych wejściowych i / lub wyjściowych.
VM1548 i VM1548C należą do rodziny produktów VMIP ™. Daje to użytkownikowi dodatkową elastyczność łączenia cyfrowych we / wy z innymi instrumentami w celu stworzenia wielofunkcyjnej karty w rozmiarze C lub z innymi VM1548 w celu zapewnienia do 144 kanałów we / wy w jednym gnieździe na kartę w rozmiarze C, najwyższa gęstość cyfrowych wejść / wyjść na kartę rozmiaru C.
VM1548C - to wysokowydajne moduły we / wy z sześcioma grupami 8 bitów (48 kanałów)
BROSZURA VM1548C
- Sześć grup po 8 bitów I / O każda
- Do 144 kanałów na jedno gniazdo VXIbus w rozmiarze C.
- Dostęp do danych oparty na wiadomości lub rejestrze
- Typy danych wyjściowych ASCII, heksadecymalne, ósemkowe i binarne
- Do 60 V, kolektor otwarty 300 mA
- Elastyczne możliwości wyzwalania i uzgadniania
- Kompatybilny z SCPI
- Sterowniki VXIplug & play
VM1548 i VM1548C to wysokowydajne moduły we / wy z sześcioma grupami 8 bitów (48 kanałów). Każda grupa 8 bitów może być skonfigurowana jako wejście lub wyjście pod kontrolą programu lub poprzez linię sterowania na panelu przednim. Wejścia i wyjścia mogą być albo buforowane pojedynczo w celu zapewnienia dostępu do danych w czasie rzeczywistym, albo buforowane podwójnie w celu zapewnienia synchronizowanych danych wejściowych i / lub wyjściowych.
VM1548 i VM1548C należą do rodziny produktów VMIP ™. Daje to użytkownikowi dodatkową elastyczność łączenia cyfrowych we / wy z innymi instrumentami w celu stworzenia wielofunkcyjnej karty w rozmiarze C lub z innymi VM1548 w celu zapewnienia do 144 kanałów we / wy w jednym gnieździe na kartę w rozmiarze C, najwyższa gęstość cyfrowych wejść / wyjść na kartę rozmiaru C.
VM1602 - to wysokowydajny monitor zdarzeń z możliwością rejestrowania znaczników czasu
- 32-kanałowy monitor zdarzeń z rejestracją znaczników czasu
- Do 96 kanałów na gniazdo VXIbus C.
- Kontrola oparta na wiadomościach z dostępem do danych z pseudorejestru
- 40-bitowy licznik dla wysokiego całkowitego czasu
- Rozdzielczość 1 µs dla precyzyjnego stemplowania czasu
- Kompatybilny z SCPI
- VXIplug & play Drivers
Przyrząd monitoruje każde ze swoich 32 wejść pod kątem zdarzenia i rejestruje czas wystąpienia zdarzenia. Czas jest rejestrowany przez zapisanie wartości 40-bitowego licznika czasu w pamięci wraz z 32-bitową wartością źródła zdarzenia odpowiadającą kanałowi lub kanałom, które spowodowały wystąpienie zdarzenia. Zdarzenie występuje na kanale, gdy wejście ma zbocze narastające lub opadające. Każdy kanał jest niezależnie zaprogramowany do wykrywania zbocza narastającego lub opadającego. Przyrząd może zebrać w sumie 128 tys. Zdarzeń lub 512 tys. Zdarzeń, gdy zainstalowana jest opcja pamięci rozszerzonej.
Każde wejście może być skonfigurowane do pracy różnicowej lub jednostronnej. W trybie różnicowym wysokie wejście występuje, gdy dodatnie wejście ma wyższy potencjał niż wejście ujemne. W trybie single-ended wysokie wejście występuje, gdy dodatnie wejście kanału ma wyższy potencjał niż zaprogramowane napięcie progowe dla odpowiedniego kanału.
Znacznik czasu, który jest rejestrowany przy każdym zdarzeniu wejściowym, składa się z 40-bitowej wartości licznika czasu. Ten licznik zwiększa się z szybkością 1 µs, 10 µs, 100 µs lub 1 ms. Wszystkie pomiary czasu są następnie wykonywane przez znajdowanie różnicy między wartościami licznika czasu pomnożonego przez szybkość przyrostu licznika.
VM2164 - to wysokowydajny uniwersalny licznik na poziomie systemu, zaprojektowany tak, aby przewyższyć tradycyjne liczniki VXIbus typu rack i stos oraz inne liczniki C, ale przy znacznie mniejszej powierzchni
BROSZURA VM2164
- Zakres częstotliwości 200 MHz dla kanału A i B.
- Rozdzielczość przedziału czasowego 1 ns (100 ps z uśrednianiem)
- Rozdzielczość 9 cyfr w czasie 1 sekundy
- Ponad 200 odczytów / sekundę przez VXIbus
- Do 32 000 odczytów z bezpośrednim dostępem do rejestru w celu szybkiej transmisji danych
- Część rodziny VMIP, połącz z max. 2 innymi instrumentami na jednej karcie w rozmiarze C (tj. DMM / AWG)
- Wbudowany DVM do prostego pomiaru napięcia
Będąc częścią rodziny VMIP ™, VM2164 można łączyć z maksymalnie dwoma innymi wysokowydajnymi instrumentami na jednej karcie w rozmiarze C.
Potężną kombinacją dla dowolnego zestawu zautomatyzowanych testów jest pojedynczy moduł VXIbus, VT2000, łączący 6,5-cyfrowy system DMM (VM2710A), uniwersalny licznik 1 ns (VM2164) i generator arbitralnych przebiegów / funkcji 50 MSa / s (VM3640A).
W aplikacjach ATE niezwykle ważne jest wykonywanie precyzyjnych pomiarów z dużą prędkością i przekazywanie tych pomiarów z powrotem do kontrolera hosta. VM2164 umożliwia ponad 200 odczytów na sekundę na płycie montażowej, zapewniając jednocześnie szerokie możliwości uzbrojenia i wyzwalania, umożliwiając łatwą synchronizację VM2164 ze zdarzeniami zewnętrznymi lub innymi urządzeniami pomiarowymi. Dodaj wbudowaną opcję podstawy czasu TCXO lub OCXO, aby poprawić stabilność pomiaru.
VM2601 - to pierwszy w branży szybki digitizer o wysokiej rozdzielczości
BROSZURA VM 2601
- Pierwszy w branży różnicowy 14-bitowy DSO i digitizer w dziedzinie częstotliwości
- Pasmo 40 MHz - idealne dla częstotliwości IF i HF
- Częstotliwość próbkowania do 80 MSa / s z możliwością wyzwalania przed i po wyzwoleniu
- Pamięć 16 MSa standardowa / 32 MSa opcjonalna
- Programowalny filtr dolnoprzepustowy
- Automatyczne pomiary parametrów impulsu
- Do trzech niezależnych kanałów na kartę w rozmiarze C.
- Możliwość automatycznego uzbrajania do przechowywania wielu przebiegów z danymi przed wyzwalaniem
- Tryb uśpienia zmniejsza zużycie energii, gdy nie jest używany
- Synchronizacja dwukanałowa dla precyzyjnego próbkowania we / wy
Zaprojektowany jako digitizer kształtu fali (DSO), ma prawdziwy różnicowy lub single-ended 14-bitowy sygnał wejściowy (kanał A) oraz digitalizer w dziedzinie częstotliwości (odbiornik IF) z dedykowanym kanałem wejściowym RF (kanał B). VM2601 / 2/3 mają wbudowane automatyczne funkcje testowe, co czyni je idealnymi do zastosowań w testach medycznych, motoryzacyjnych, półprzewodnikowych, awionicznych i komunikacyjnych. Są to urządzenia oparte na komunikatach, z zestawami poleceń SCPI, pozwalającymi na łatwe programowanie, ale także zapewniającym bezpośredni dostęp do rejestru w celu szybkiej przepustowości danych. Dostępny jest solidny sterownik VXIplug & play, który dodatkowo upraszcza zadania programowania.
Moduł ten należy do rodziny przyrządów VMIP ™ i można go łączyć z maksymalnie dwoma innymi modułami (tj. 6,5-cyfrowym DMM, 50 MSa / s AWG, licznikiem / timerem 1 ns), aby utworzyć przyrząd VXIbus o dużej gęstości. Trzy VM2601 / 2 / 3s można zainstalować w pojedynczym module o rozmiarze C, co daje 3 niezależne kanały digitizera 80 MSa / s
VM2602 - to pierwszy w branży szybki digitizer o wysokiej rozdzielczości
BROSZURA VM2602
- Pierwszy w branży różnicowy 14-bitowy DSO i digitizer w dziedzinie częstotliwości
- Pasmo 40 MHz - idealne dla częstotliwości IF i HF
- Częstotliwość próbkowania do 40 MSa / s z możliwością wyzwalania przed i po wyzwoleniu
- Pamięć 16 MSa standardowa / 32 MSa opcjonalna
- Programowalny filtr dolnoprzepustowy
- Automatyczne pomiary parametrów impulsu
- Do trzech niezależnych kanałów na kartę w rozmiarze C.
- Możliwość automatycznego uzbrajania do przechowywania wielu przebiegów z danymi przed wyzwalaniem
- Tryb uśpienia zmniejsza zużycie energii, gdy nie jest używany
- Synchronizacja dwukanałowa dla precyzyjnego próbkowania I / Q
Zaprojektowany jako digitizer kształtu fali (DSO), ma prawdziwy różnicowy lub single-ended 14-bitowy sygnał wejściowy (kanał A) oraz digitalizer w dziedzinie częstotliwości (odbiornik IF) z dedykowanym kanałem wejściowym RF (kanał B). VM2601 / 2/3 mają wbudowane automatyczne funkcje testowe, co czyni je idealnymi do zastosowań w testach medycznych, motoryzacyjnych, półprzewodnikowych, awionicznych i komunikacyjnych. Są to urządzenia oparte na komunikatach, z zestawami poleceń SCPI, pozwalającymi na łatwe programowanie, ale także zapewniającym bezpośredni dostęp do rejestru w celu szybkiej przepustowości danych. Dostępny jest solidny sterownik VXIplug & play, który dodatkowo upraszcza zadania programowania.
Moduł ten należy do rodziny przyrządów VMIP ™ i można go łączyć z maksymalnie dwoma innymi modułami (tj. 6,5-cyfrowym DMM, 50 MSa / s AWG, licznikiem / timerem 1 ns), aby utworzyć przyrząd VXIbus o dużej gęstości. Trzy VM2601 / 2 / 3s można zainstalować w pojedynczym module o rozmiarze C, co daje 3 niezależne kanały digitizera 80 MSa / s
VM2603 - szybki digitizer o wysokiej rozdzielczości
BROSZURA VM2603
- Pierwszy w branży różnicowy 14-bitowy DSO i digitizer w dziedzinie częstotliwości
- Pasmo 20 MHz - idealne dla częstotliwości IF i HF
- Częstotliwość próbkowania do 20 MSa / s z możliwością wyzwalania przed i po wyzwoleniu
- Pamięć 16 MSa standardowa / 32 MSa opcjonalna
- Programowalny filtr dolnoprzepustowy
- Automatyczne pomiary parametrów impulsu
- Do trzech niezależnych kanałów na kartę w rozmiarze C.
- Możliwość automatycznego uzbrajania do przechowywania wielu przebiegów z danymi przed wyzwalaniem
- Tryb uśpienia zmniejsza zużycie energii, gdy nie jest używany
- Synchronizacja dwukanałowa dla precyzyjnego próbkowania I / Q
Model VM2603 to pierwszy w branży szybki digitizer o wysokiej rozdzielczości. Zaprojektowany jako digitizer kształtu fali (DSO), ma prawdziwy różnicowy lub single-ended 14-bitowy sygnał wejściowy (kanał A) oraz digitalizer w dziedzinie częstotliwości (odbiornik IF) z dedykowanym kanałem wejściowym RF (kanał B). VM2601 / 2/3 mają wbudowane automatyczne funkcje testowe, co czyni je idealnymi do zastosowań w testach medycznych, motoryzacyjnych, półprzewodnikowych, awionicznych i komunikacyjnych. Są to urządzenia oparte na komunikatach, z zestawami poleceń SCPI, pozwalającymi na łatwe programowanie, ale także zapewniającym bezpośredni dostęp do rejestru w celu szybkiej przepustowości danych. Dostępny jest solidny sterownik VXIplug & play, który dodatkowo upraszcza zadania programowania.
Moduł ten należy do rodziny przyrządów VMIP ™ i można go łączyć z maksymalnie dwoma innymi modułami (tj. 6,5-cyfrowym DMM, 50 MSa / s AWG, licznikiem / timerem 1 ns), aby utworzyć przyrząd VXIbus o dużej gęstości. Trzy VM2601 / 2 / 3s można zainstalować w pojedynczym module o rozmiarze C, co daje 3 niezależne kanały digitizera 80 MSa / s
VM2608 - Digitizer VM2608 zapewnia 8 niezależnych kanałów konwertera analogowo-cyfrowego (ADC) o 16 bitach rozdzielczości i częstotliwości próbkowania do 100 kSa / s na kanał
BROSZURA VM2608
- 8 niezależnych 16-bitowych przetworników A / D na instrument
- Każdy kanał ma swój własny wzmacniacz instrumentalny dla prawdziwego wejścia różnicowego
- Elastyczne możliwości wyzwalania
- Zakresy wejściowe od ± 0,1 do ± 40 V i częstotliwość próbkowania do 100 kHz na kanał
- Kompatybilny z SCPI
- Sterowniki VXIplug & play
Każdy kanał składa się z niezależnego przetwornika ADC w połączeniu z własnym wzmacniaczem instrumentalnym, zapewniającym prawdziwy różnicowy sygnał wejściowy.
Każda grupa czterech kanałów ma osobny zestaw pamięci, który można przypisać do jednego, dwóch, trzech lub czterech konwerterów. Pozwala to na najbardziej efektywne wykorzystanie dostępnej pamięci.
Moduł ten należy do rodziny przyrządów VMIP ™ i można go łączyć z maksymalnie dwoma innymi modułami (tj. Cyfrowym / cyfrowym, cyfrowym we / wy, znacznikiem czasu itp.) W celu utworzenia przyrządu VXIbus o dużej gęstości.
VM2616 - Digitizer VM2616 zapewnia 16 niezależnych kanałów przetwornika analogowo-cyfrowego (ADC) o 16 bitach rozdzielczości i częstotliwości próbkowania do 100 kSa / s na kanał
BROSZURA VM2616
- 16 niezależnych 16-bitowych przetworników A / D na instrument
- Każdy kanał ma swój własny wzmacniacz instrumentalny dla prawdziwego wejścia różnicowego
- Do 48 przetworników A / D na gniazdo VXIbus C.
- Elastyczne możliwości wyzwalania
- Zakresy wejściowe od ± 0,1 do ± 40 V i częstotliwość próbkowania do 100 kHz na kanał
- Kompatybilny z SCPI
- Sterowniki VXIplug & play
Każdy kanał składa się z niezależnego przetwornika ADC w połączeniu z własnym wzmacniaczem instrumentalnym, zapewniającym prawdziwie różnicowy sygnał wejściowy.
Każda grupa czterech kanałów ma osobny zestaw pamięci, który można przypisać do jednego, dwóch, trzech lub czterech konwerterów. Pozwala to na najbardziej efektywne wykorzystanie dostępnej pamięci.
Moduł ten należy do rodziny przyrządów VMIP ™ i można go łączyć z maksymalnie dwoma innymi modułami (tj. Cyfrowym / cyfrowym, cyfrowym we / wy, znacznikiem czasu itp.) W celu utworzenia przyrządu VXIbus o dużej gęstości. Trzy VM2616 można zainstalować w module o szerokości C o pojedynczej szerokości, co daje 48 niezależnych kanałów A / D
VM2710A - wysokowydajny automatyczny multimetr 6,5 cyfry, który oferuje pomiary rezystancji DCV, ACV, DCI, ACI oraz 2- i 4-przewodowych przy bardzo małej powierzchni
BROSZURA VM2710A
- Automatyczny zakres DMM 6,5 cyfry
- DCV, ACV, DCI, ACI, omy 2- i 4-przewodowe
- Do 2000 odczytów / s na płycie montażowej
- Pamięć FIFO do ciągłych pomiarów
- Dwa zrównoważone izolowane wejścia różnicowe
- Do 256 000 odczytów wbudowanej pamięci
- Wyślij wiadomość lub zarejestruj dostęp do danych
- Min./maks., Funkcje limitów, matematyka (y = mX + b)
- Odrzucenie trybu wysokiego wspólnego
- Sterowniki VXIplug & play
Ten DMM został zaprojektowany z myślą o szybkiej przepustowości systemu, z ponad 2000 odczytów / s na płycie montażowej, w przeciwieństwie do innych 6,5-cyfrowych DMM, które pozwalają tylko na szybkie prędkości odczytu do wbudowanej pamięci. W aplikacjach, które wymagają monitorowania wielu wejść, VM2710A zapewnia pokładowe sprawdzanie limitów i opcję generowania wyzwalaczy VXIbus, jeśli dane wejściowe przekroczą te limity. Takie podejście dodatkowo przyspiesza przepustowość systemu, uwalniając kontroler VXIbus i płytę montażową od konieczności ciągłego monitorowania tych limitów.
W VM2710A zapewniono dwa różnicowe izolowane kanały wejściowe, aby umożliwić podłączenie jednego kanału bezpośrednio do multipleksera skanującego, podczas gdy drugi można wyprowadzić bezpośrednio na panel sondy w celu ręcznego przetestowania i debugowania testowanego urządzenia lub pomiarów dokładności.
Ten DMM należy do rodziny produktów VMIP ™, co daje użytkownikowi dodatkową elastyczność w łączeniu go z innymi instrumentami, takimi jak generatory lub liczniki przebiegów arbitralnych, w celu utworzenia karty wielofunkcyjnej o rozmiarze C. Ponieważ nie jest konieczne zajmowanie kompletnego gniazda karty VXIbus dla funkcji DMM, VM2710A jest idealnym wyborem do akwizycji danych i ATE.
VM2716A - zapewnia funkcjonalność 4,5-woltomierza DC i multipleksera FET w jednym instrumencie
BROSZURA VM2716A
- Do 48 kanałów na jedno gniazdo VXIbus C.
- Dostęp do danych oparty na wiadomości lub rejestrze
- Wejścia można skanować z prędkością 1000 kanałów na sekundę
- 8000 odczytów wbudowanej pamięci
- Elastyczne wyzwalanie
- Dokładność 0,015%
- Zakresy wejściowe różnicowe ± 0,2 V, ± 2,0 i ± 20 V.
- Kompatybilny z SCPI
- Sterowniki VXIplug & play
W aplikacjach, w których należy zmierzyć wiele punktów napięcia, a narzut i koszt pełnego multimetru cyfrowego (DMM) i dodatkowego modułu przełączającego nie są konieczne, VM2716A staje się idealnym instrumentem.
Ten woltomierz skanujący jest częścią rodziny VMIP ™ i można go łączyć z maksymalnie dwoma innymi instrumentami, tworząc instrument VXIbus o dużej gęstości. Do 48 kanałów różnicowych może być skanowanych na jednej karcie formatu C z prędkością 1000 odczytów na sekundę, na 16 kanałów, przy rozdzielczości 4,5 cyfry.
W zastosowaniach wymagających szybkich pomiarów napięcia stałego na wielu kanałach wartość cena / wydajność woltomierza skanującego VM2716A czyni go idealnym wyborem
VM3608A - zapewnia 8 niezależnych kanałów przetworników cyfrowo-analogowych (DAC) o 16 bitach rozdzielczości
BROSZURA VM3608A
- 8 niezależnych 16-bitowych przetworników D / A na instrument do szybkiego generowania sygnału
- Generowanie przebiegów arbitralnych do 100 kSa / s z wewnętrznym programowalnym zegarem
- Zakresy wyjściowe ± 20 V i ± 10 V.
- Tryb FIFO umożliwia szybkie przesyłanie nieprzerwanych danych
- Testy prędkości przechowywania i skanowania list
- Rozbudowane możliwości wyzwalania
- Kompatybilny z SCPI
- VXIplug & play Drivers
Każdy kanał składa się z niezależnego przetwornika cyfrowo-analogowego połączonego ze wzmacniaczem wyjściowym. Oprócz statycznego działania wyjściowego VM3608A zapewnia tryb FIFO, w którym wybrane kanały mogą akceptować i wysyłać ciągły strumień danych. VM3608A oferuje także tryb arbitralnego generowania przebiegów (AWG), który obsługuje wyrafinowane zapętlanie i rozgałęzianie w celu tworzenia złożonych przebiegów bez interwencji kontrolera systemu. Dane mogą być wysyłane z urządzenia za pomocą zegara dostarczonego przez użytkownika lub wewnętrznego programowalnego zegara.
Moduł ten należy do rodziny przyrządów VMIP ™ i można go łączyć z maksymalnie dwoma innymi modułami, aby utworzyć przyrząd VXIbus o dużej gęstości, który w pełni wykorzystuje możliwości VMIP ™
VM3616A - zapewnia 16 niezależnych kanałów przetworników cyfrowo-analogowych (DAC) o 16 bitach rozdzielczości
BROSZURA VM3616A
- 16 niezależnych 16-bitowych przetworników D / A na instrument do szybkiego generowania sygnału
- Do 48 przetworników D / A na gniazdo VXIbus C.
- Zakresy wyjściowe ± 20 V i ± 10 V.
- Generowanie przebiegów arbitralnych do 100 kSa / s z wewnętrznym programowalnym zegarem
- Tryb FIFO umożliwia szybkie przesyłanie nieprzerwanych danych
- Testy prędkości przechowywania i skanowania list
- Rozbudowane możliwości wyzwalania
- Kompatybilny z SCPI
- Sterowniki VXIplu i Play
Każdy kanał składa się z niezależnego przetwornika cyfrowo-analogowego połączonego ze wzmacniaczem wyjściowym. Oprócz statycznego działania wyjściowego VM3616A zapewnia tryb FIFO, w którym wybrane kanały mogą akceptować i wysyłać ciągły strumień danych. VM3616A oferuje również tryb arbitralnego generowania przebiegów (AWG), który obsługuje wyrafinowane zapętlanie i rozgałęzianie w celu tworzenia złożonych przebiegów bez interwencji kontrolera systemu. Dane mogą być wysyłane z urządzenia za pomocą zegara dostarczonego przez użytkownika lub wewnętrznego programowalnego zegara.
VM3616A to generator arbitralnych fal o największej gęstości dostępny na platformie VXIbus, oferujący do 48 kanałów w module VXIbus o pojedynczej szerokości C i jest idealny do zastosowań motoryzacyjnych i medycznych, w których należy wygenerować wiele sygnałów o niskiej częstotliwości.
Moduł ten należy do rodziny przyrządów VMIP ™ i można go łączyć z maksymalnie dwoma innymi modułami, aby utworzyć przyrząd VXIbus o dużej gęstości, który w pełni wykorzystuje możliwości VMIP ™.
VM3618 - zapewnia osiem niezależnych izolowanych kanałów przetwornika cyfrowo-analogowego (DAC), każdy o rozdzielczości 16 bitów
BROSZURA VM3618
- 8 niezależnie izolowanych 16-bitowych przetworników C / A na instrument
- 5 zakresów wyjściowych: ± 10 V, ± 16 V, 0–20 V, 0–32 V i ± 20 mA
- > 100 kSa / s przy użyciu trybu bezpośredniego dostępu do rejestru
- Do 24 izolowanych przetworników D / A na jedno gniazdo VXIbus C.
- Rozbudowane możliwości wyzwalania
- Uproszczone testowanie dzięki listom skanowania, które mogą przechowywać wstępnie zdefiniowaną sekwencję wartości
- Przechowywanie na pokładzie stałych kalibracyjnych
- Kompatybilny z SCPI
- Sterowniki VXIplug & play
Każdy kanał składa się z przetwornika cyfrowo-analogowego połączonego ze wzmacniaczem wyjściowym, który pozwala na zakresy napięcia wyjściowego wynoszące ± 10 V, ± 16 V, (0-20) V i (0-32) V. Oprócz zapewnienia precyzyjnych napięć VM3618 zapewnia również prąd precyzyjny w zakresie ± 20 mA. Każdy kanał może być zaprogramowany na unikalny zakres. Wiele kanałów można połączyć szeregowo, aby zapewnić rozszerzone zakresy napięcia. Na przykład kanały 1 i 2 można podłączyć, aby uzyskać pojedyncze wyjście o zakresie (0–64) V lub ± 32 V.
Moduł ten należy do rodziny przyrządów VMIP ™ i można go łączyć z maksymalnie dwoma innymi modułami, aby utworzyć przyrząd VXIbus o dużej gęstości, który w pełni wykorzystuje możliwości VMIP ™
VM3640A - wysokowydajny generator przebiegów arbitralnych VXIbus, który idealnie nadaje się do aplikacji wymagających standardowych możliwości generatora funkcji lub potrzeby generowania przebiegów zdefiniowanych przez użytkownika
BROSZURA VM3640A
- Próbkowanie do 50 MSa / s przy 12-bitowej rozdzielczości
- Programowalne filtry wyjściowe
- Zaprojektowany do aplikacji wielokanałowych
- Do trzech niezależnych kanałów na kartę w rozmiarze C.
- Kompatybilne z SCPI i VXIplug & play
- Wbudowane funkcje: Sinusoidalny, Kwadratowy, Rampowy, Trójkątny, Przebiegi szumowe, Kardiologiczne i więcej
- Zewnętrzna modulacja (Amplitude, FSK, PSK)
- Tryb uśpienia dla aplikacji przenośnych
Bezpośrednia synteza cyfrowa zapewnia wyjątkową funkcjonalność, przy standardowych falach sinusoidalnych i kwadratowych dostępnych do 20 MHz.
Potężną cechą VM3640A jest to, że jest częścią rodziny VMIP ™ produktów VXIbus. Daje to użytkownikowi dodatkową elastyczność łączenia VM3640A z dwoma dodatkowymi VM3640A, zapewniając wielokanałowy generator arbitralnych przebiegów. VM3640A można również łączyć z innymi przyrządami, takimi jak multimetr cyfrowy, digitizery lub liczniki, aby utworzyć wielofunkcyjną kartę w rozmiarze C
VM4016 - posiada 16 prawdziwie różnicowych kanałów analogowego wejścia komparatora, które można wybrać w celu zapewnienia przerwania VXIbus lub przerwania na panelu przednim, gdy wejście wykracza poza zaprogramowane granice programowe
BROSZURA VM4016A
- Do 48 kanałów różnicowych na jedno gniazdo VXIbus C.
- Dostęp do danych oparty na wiadomości lub rejestrze
- Wejścia mogą być maskowane, odwrócone i łączone w celu wygenerowania przerwań
- Programowalny obwód odbijający zapobiega błędnym odczytom
- Zakresy wejściowe ± 10 V i ± 100 V.
- Kompatybilny z SCPI
- Sterowniki VXIplug & play
VM4016 jest idealnym urządzeniem w testach typu Go / No-Go, w których urządzenie ulega awarii, jeśli napięcie wyjściowe przekroczy próg lub okno, a nawet w aplikacjach kontrolnych, jeśli urządzenie lub test wymagają wyłączenia, jeśli poziom napięcia zostanie przekroczony. Zastosowanie analogowego komparatora / przerywacza w niektórych aplikacjach, w przeciwieństwie do tradycyjnego podejścia DMM / przełącznika, znacznie poprawia ogólną przepustowość testu, jednocześnie znacznie obniżając koszty.
Wejścia są niezależnie programowalne programowo, pozwalając użytkownikowi zmieniać wejścia na kanał bez wyjmowania karty i ustawiania przełączników lub zworek. Każdy sygnał wejściowy jest również cyfrowo usuwany przez zaprogramowany czas w zakresie od 10 µs do 0,6 s, zapobiegając powodowaniu niepożądanych zakłóceń sygnału wejściowego.
VM4016 jest częścią rodziny przyrządów VMIP ™ i można go połączyć z maksymalnie dwoma innymi modułami, aby utworzyć przyrząd VXIbus o dużej gęstości, który w pełni wykorzystuje możliwości VMIP ™. Na przykład w połączeniu ze znacznikiem czasu VM1602 wszystkie analogowe przerwania mogą być oznaczone znacznikiem czasu
VM4018 - wysokowydajny analogowy moduł porównawczy z szesnastoma kanałami wejściowymi na moduł dodatkowy VMIP ™
BROSZURA VM4018
- Do 48 kanałów różnicowych na jedno gniazdo VXIbus C.
- Dostęp do danych oparty na wiadomości lub rejestrze
- Wejścia mogą być maskowane, odwrócone i łączone, tworząc przerwania
- Programowalny obwód odbijający zapobiega błędnym odczytom
- Zakresy wejściowe ± 1,0 V, ± 2,5 V, ± 10,0 V, ± 25,0 V, ± 100,0 V i ± 250,0 V
- Kompatybilny z SCPI
- Sterowniki VXIplug & play
Każdy kanał wejściowy można zaprogramować dla następujących zakresów: ± 1 V, ± 2,5 V, ± 10 V, ± 25 V, ± 100 V i ± 250 V. Każde wejście jest porównywane z napięciem odniesienia pochodzącym z niezależnego 12- bit DAC. VM4018 jest idealnym urządzeniem w testach typu Go / No-Go, w których urządzenie ulega awarii, jeśli napięcie wyjściowe przekroczy próg lub okno, a nawet w aplikacjach kontrolnych, jeśli urządzenie lub test wymagają wyłączenia, jeśli poziom napięcia zostanie przekroczony. Zastosowanie analogowego komparatora / przerywacza w niektórych aplikacjach, w przeciwieństwie do tradycyjnego podejścia DMM / przełącznika, znacznie poprawia ogólną przepustowość testu, jednocześnie znacznie obniżając koszty. Każdy sygnał wejściowy jest cyfrowo usuwany przez zaprogramowany czas w zakresie od około 12,8 µs do 0,42 s. Zapobiega to powstawaniu niepożądanych zakłóceń sygnału wejściowego.
VM4018 jest częścią rodziny przyrządów VMIP ™ i można go połączyć z maksymalnie dwoma innymi modułami, aby utworzyć przyrząd VXIbus o dużej gęstości, który w pełni wykorzystuje możliwości VMIP ™. Na przykład w połączeniu ze znacznikiem czasu VM1602 wszystkie analogowe przerwania mogą być oznaczone znacznikiem czasu

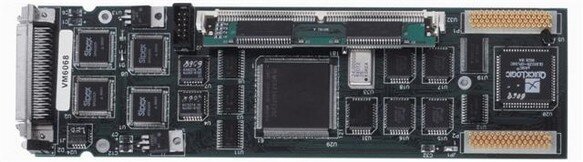

VM6068 - wysokowydajna karta interfejsu szeregowego, którą można skonfigurować do obsługi wielu interfejsów szeregowych, a nie tylko tradycyjnie obsługiwanego UART
BROSZURA VM6068
- Cztery niezależne kanały na VM6068 (do 12 na kartę rozmiaru C)
- Szybkość transmisji danych 5 Mb
- Programowalne standardy interfejsu: RS-232, RS-422, RS-449, RS-485, V.35 i EIA-530
- Do 4 MB bufora na cztery kanały
- Obsługuje protokoły UART i HDLC / SDLC
- Kompatybilny z SCPI
- VXIplug & play Drivers
Jest to instrument oparty na wiadomości, który ma zestaw poleceń kompatybilny z SCPI oraz sterowniki VXIplug & play dla łatwości użytkowania. W celu zapewnienia wysokiej przepustowości danych VM6068 zapewnia dużą ilość pamięci oraz dostęp do danych na podstawie rejestru.
Każdy VM6068 ma cztery interfejsy szeregowe, które można skonfigurować niezależnie w celu implementacji różnych protokołów. Instrument można skonfigurować programowo - nie trzeba go otwierać, a dla danej konfiguracji nie trzeba ustawiać przełączników, co czyni go jednym z najbardziej elastycznych interfejsów szeregowych na rynku.
VM6068 jest członkiem rodziny VXI Modular Instrumentation Platform (VMIP ™) i może być dostępny jako cztero-, ośmio- lub dwunastokanałowy instrument VXIbus o pojedynczej szerokości. Oprócz tych trzech standardowych konfiguracji można go łączyć z dowolnym innym członkiem rodziny VMIP ™, tworząc wysoce zintegrowany instrument.
VM7004 - zapewnia cztery niezależne kanały programowalnych rezystorów. Jest przeznaczony do takich zastosowań, jak symulacja czujnika, kontrola procesu i kalibracja ATE
BROSZURA VM7004
- Do 12 kanałów na jedno gniazdo VXIbus C.
- Kontrola oparta na wiadomości lub rejestrze
- Kilka zakresów rezystancji od 0 omów do 16 omów
- Listy skanowania na pokładzie i wyzwalanie
- Cztery tryby pracy
- Idealny do RTD lub innej symulacji czujnika
- Kompatybilny z SCPI
- Sterowniki VXIplug & play
Trzy VM7004 mogą być umieszczone w jednym gnieździe karty C, co daje użytkownikowi do 12 niezależnych kanałów w bardzo małym rozmiarze.
VM7004 jest częścią rodziny przyrządów VMIP ™ i można go połączyć z maksymalnie dwoma innymi modułami, aby utworzyć przyrząd VXIbus o dużej gęstości, który w pełni wykorzystuje możliwości VMIP ™. Na przykład w połączeniu z woltomierzem skanującym VM2716A można wykonywać pomiary prądu.
Każdy kanał rezystancyjny ma połączenie czteroprzewodowe, co eliminuje oporność złącza i okablowania z krytycznych pomiarów, utrzymując wysoką dokładność VM7004. Czteroprzewodowa magistrala monitorująca zapewnia dostęp do dowolnego z czterech rezystorów w jednym porcie. Tej funkcji można użyć do kalibracji stacji i autotestu, umożliwiając stacji testowej wykonanie czteroprzewodowego pomiaru rezystancji zaprogramowanej wartości. Magistrala monitorująca może być również połączona równolegle z dużą liczbą VM7004, co eliminuje potrzebę dodawania przełączania multipleksera w celu pomiaru rezystorów
VM7510 - precyzyjny standard napięcia stałego, który został zaprojektowany do współpracy z wysokowydajnymi digitizerami, takimi jak rodzina VM2601, w celu ułatwienia kalibracji za pomocą systemu testowego
BROSZURA VM7510
- Precyzyjne odniesienie DC ułatwia kalibrację digitizera
- Programowalny przełącznik pokładowy zmniejsza potrzebę okablowania systemu zewnętrznego
- Uproszczone programowanie za pomocą komend tekstowych
- Programowalna polaryzacja dla odniesienia DC
- Miksuj / dopasowuj z maksymalnie dwoma instrumentami z serii VMIP w jednym gnieździe VXI
VM7510 zapewnia precyzyjny sygnał +/- 0,5 V, który można wykorzystać jako odniesienie prądu stałego podczas kalibracji, aby zapewnić wyższy poziom dokładności niż typowe specyfikacje. Wbudowany precyzyjny przełącznik zapewnia elastyczność, umożliwiając użytkownikom wybór pomiędzy wejściem pomiarowym, wewnętrznym źródłem prądu stałego lub zewnętrznym źródłem kalibracji prądu przemiennego bez potrzeby prowadzenia zewnętrznego sygnału lub okablowania.
Jako część serii modułowych przyrządów VMIP firmy VTI, VM7510 można łączyć z maksymalnie dwiema innymi funkcjami pomiarowymi lub stymulującymi, aby zapewnić elastyczny, wydajny instrument w jednym gnieździe VXI wielkości „C”. Na przykład VM7510 można zintegrować z digitzerem VM2601, 80 MSa / s i podwójnym licznikiem / zegarem VM2164 200 MHz na nośniku VM9000, aby zapewnić wszechstronny, wysokowydajny system pomiarowy na standardowym module VXI
VM8016 - jest wysoce precyzyjnym multiplekserem o niskiej temperaturze przekaźnika
BROSZURA VM8016
- Przekaźniki niskotermiczne, <0,5 mV
- Wysoka rezystancja izolacji
- Idealny do precyzyjnego przełączania sygnałów za pomocą DMM
- Zaprojektowany do przełączania 2- lub 4-przewodowego
- Skonfigurowany jako 2 (1x8) 2-przewodowy multiplekser
- Kompatybilny z SCPI
- Kontrola oparta na wiadomościach
Konstrukcja idealnie odpowiada potrzebom oprzyrządowania oraz akwizycji danych / kontroli procesu i jest zalecana do stosowania w aplikacjach o wysokiej dokładności, gdzie moduł przełącznika ogólnego zastosowania nie wystarczy. Jest także idealny do zastosowań ogólnych w połączeniu z innymi instrumentami VMIP ™, oszczędzając miejsce na karcie VXIbus. Przekaźniki są zaprojektowane specjalnie do przełączania sygnałów niskiego poziomu i wykorzystują ceramiczny chip kompensujący ciepło, aby zminimalizować przesunięcie generowane przez przekaźnik na skrzyżowaniach.
VM8016 należy do rodziny produktów VMIP ™. Daje to użytkownikowi dodatkową elastyczność łączenia go z innymi instrumentami w celu stworzenia wielofunkcyjnej karty w rozmiarze C lub z innymi VM8016 w celu zapewnienia do 48 kanałów niskiego poziomu przełączania sygnału w jednym gnieździe karty w rozmiarze C
